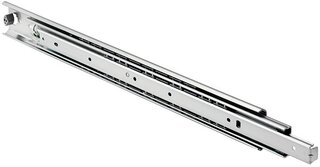

Guide a estrazione totale su sfere per portate elevate ACCURIDE DZ3657

direzione di guida: unilaterale montaggio: fianco del mobile / laterale separazione rapida: si

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.062.35	acciaio chiaro zincata	90 kg	16 / 19 mm	19.3 / 19.6 mm	305 mm	19.1 mm	5 pezzo	CHF 118.70 / 1 coppia
54.062.36	acciaio chiaro zincata	90 kg	16 / 19 mm	19.3 / 19.6 mm	356 mm	19.1 mm	5 pezzo	CHF 125.60 / 1 coppia
54.062.37	acciaio chiaro zincata	100 kg	16 / 19 mm	19.3 / 19.6 mm	406 mm	19.1 mm	5 pezzo	CHF 132.70 / 1 coppia
54.062.38	acciaio chiaro zincata	110 kg	16 / 19 mm	19.3 / 19.6 mm	457 mm	19.1 mm	5 pezzo	CHF 139.50 / 1 coppia
54.062.39	acciaio chiaro zincata	124 kg	16 / 19 mm	19.3 / 19.6 mm	508 mm	19.1 mm	5 pezzo	CHF 146.60 / 1 coppia
54.062.40	acciaio chiaro zincata	110 kg	16 / 19 mm	19.3 / 19.6 mm	559 mm	19.1 mm	5 pezzo	CHF 154.00 / 1 coppia
54.062.41	acciaio chiaro zincata	100 kg	16 / 19 mm	19.3 / 19.6 mm	610 mm	19.1 mm	5 pezzo	CHF 161.00 / 1 coppia
54.062.42	acciaio chiaro zincata	92 kg	16 / 19 mm	19.3 / 19.6 mm	660 mm	19.1 mm	5 pezzo	CHF 167.00 / 1 coppia
54.062.43	acciaio chiaro zincata	83 kg	16 / 19 mm	19.3 / 19.6 mm	711 mm	19.1 mm	5 pezzo	CHF 175.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
