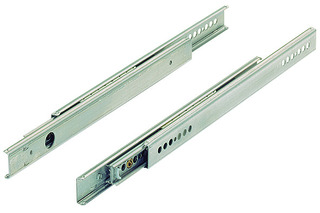

Guide a estrazione totale su sfere HETTICH KA 290, montaggio scanalatura 27 mm

Codice QR
Guide a estrazione totale su sfere HETTICH KA 290, montaggio scanalatura 27 mm

d'avvitare, scorrimento su rotaie con sfere in acciaio, con fine corsa, incl. 2 viti M4x9 mm

profondità min. mobile per lunghezza cassetto 200 a 249 mm = 250 mm
per cassetti di lunghezza min. 250 mm = lunghezza cassetto + 1 mm

tipo di guida: guida a estrazioni totali funzione: sicura antiuscita direzione di guida: unilaterale montaggio: fianco del mobile larghezza montaggio: 19.4 mm larghezza: 19.4 mm altezza: 27 mm materiale/finitura: acciaio zincata

HETTICH
Articolo lunghezza cassetto guida a estrazioni totali Guida del corpo Guida del cassetto caricabile Prezzo orientativo
00.265.61 200 - 310 mm 24 mm 246 mm 197 mm 20 kg CHF 17.90 / 1 kit
00.265.62 310 - 450 mm 24 mm 310 mm 303 mm 20 kg CHF 19.35 / 1 kit
00.265.78 450 - 550 mm 40 mm 310 mm 328 mm 20 kg CHF 23.20 / 1 kit

Questa guida a sfera è più corta della profondità del cassetto e deve essere montata in modo specifico:
1. Fissaggio al cassetto: Allinea il binario sul retro del cassetto.
2. Fissaggio al mobile: Allinea il binario sul davanti del mobile.
