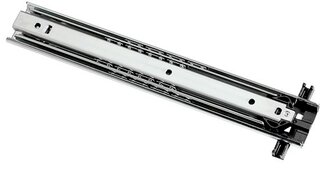

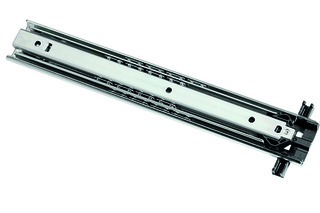

Guide a estrazione totale su sfere ACCURIDE DZ5344

kit formato da:
1 guide a estrazione totale su sfere con anti ribaltamento

direzione di guida: unilaterale montaggio: fianco del mobile / laterale supporto: arresto in posizione chiusa separazione rapida: no

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.066.10	acciaio chiaro zincata	75 kg	16 / 19 mm	19.3 / 19.6 mm	350 mm	19.1 mm	8 pezzo	CHF 73.40 / 1 pezzo
54.066.11	acciaio chiaro zincata	80 kg	16 / 19 mm	19.3 / 19.6 mm	400 mm	19.1 mm	8 pezzo	CHF 78.50 / 1 pezzo
54.066.12	acciaio chiaro zincata	85 kg	16 / 19 mm	19.3 / 19.6 mm	450 mm	19.1 mm	8 pezzo	CHF 84.20 / 1 pezzo
54.066.13	acciaio chiaro zincata	90 kg	16 / 19 mm	19.3 / 19.6 mm	500 mm	19.1 mm	6 pezzo	CHF 78.30 / 1 pezzo
54.066.14	acciaio chiaro zincata	85 kg	16 / 19 mm	19.3 / 19.6 mm	550 mm	19.1 mm	6 pezzo	CHF 80.00 / 1 pezzo
54.066.15	acciaio chiaro zincata	75 kg	16 / 19 mm	19.3 / 19.6 mm	600 mm	19.1 mm	6 pezzo	CHF 88.50 / 1 pezzo
54.066.16	acciaio chiaro zincata	70 kg	16 / 19 mm	19.3 / 19.6 mm	650 mm	19.1 mm	4 pezzo	CHF 85.80 / 1 pezzo
54.066.17	acciaio chiaro zincata	60 kg	16 / 19 mm	19.3 / 19.6 mm	700 mm	19.1 mm	4 pezzo	CHF 87.80 / 1 pezzo

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
