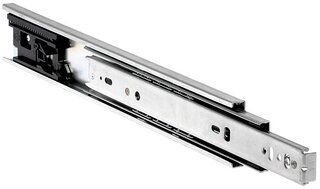

Guide a estrazione totale su sfere ACCURIDE DW3832TR

tecnica: Sistema di apertura Touch-Release direzione di guida: unilaterale montaggio: fianco del mobile / laterale separazione rapida: si

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.063.15	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	300 mm	12.7 mm	10 pezzo	CHF 66.20 / 1 coppia
54.063.16	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	350 mm	12.7 mm	10 pezzo	CHF 66.90 / 1 coppia
54.063.17	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	400 mm	12.7 mm	10 pezzo	CHF 67.60 / 1 coppia
54.063.18	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	450 mm	12.7 mm	10 pezzo	CHF 68.80 / 1 coppia
54.063.19	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	500 mm	12.7 mm	10 pezzo	CHF 70.30 / 1 coppia
54.063.20	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	550 mm	12.7 mm	10 pezzo	CHF 72.70 / 1 coppia
54.063.21	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	600 mm	12.7 mm	10 pezzo	CHF 74.60 / 1 coppia
54.063.22	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	650 mm	12.7 mm	10 pezzo	CHF 76.30 / 1 coppia
54.063.23	acciaio bianco	45 kg	16 / 19 mm	12.9 / 13.1 mm	700 mm	12.7 mm	10 pezzo	CHF 79.80 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
