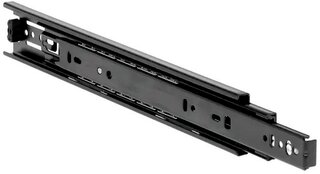

Guide a estrazione totale su sfere ACCURIDE DB3832

direzione di guida: unilaterale montaggio: fianco del mobile / laterale supporto: arresto in posizione chiusa separazione rapida: si

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.062.76	acciaio nero	45 kg	16 / 19 mm	12.9 / 13.1 mm	148 mm	12.7 mm	10 pezzo	CHF 74.30 / 1 coppia
54.062.77	acciaio nero	46 kg	16 / 19 mm	12.9 / 13.1 mm	199 mm	12.7 mm	10 pezzo	CHF 70.80 / 1 coppia
54.062.78	acciaio nero	47 kg	16 / 19 mm	12.9 / 13.1 mm	250 mm	12.7 mm	10 pezzo	CHF 67.50 / 1 coppia
54.062.79	acciaio nero	48 kg	16 / 19 mm	12.9 / 13.1 mm	300 mm	12.7 mm	10 pezzo	CHF 67.50 / 1 coppia
54.062.80	acciaio nero	49 kg	16 / 19 mm	12.9 / 13.1 mm	350 mm	12.7 mm	10 pezzo	CHF 67.90 / 1 coppia
54.062.81	acciaio nero	50 kg	16 / 19 mm	12.9 / 13.1 mm	400 mm	12.7 mm	10 pezzo	CHF 69.20 / 1 coppia
54.062.82	acciaio nero	50 kg	16 / 19 mm	12.9 / 13.1 mm	450 mm	12.7 mm	10 pezzo	CHF 70.50 / 1 coppia
54.062.83	acciaio nero	50 kg	16 / 19 mm	12.9 / 13.1 mm	500 mm	12.7 mm	10 pezzo	CHF 71.60 / 1 coppia
54.062.84	acciaio nero	50 kg	16 / 19 mm	12.9 / 13.1 mm	550 mm	12.7 mm	10 pezzo	CHF 73.60 / 1 coppia
54.062.85	acciaio nero	50 kg	16 / 19 mm	12.9 / 13.1 mm	600 mm	12.7 mm	10 pezzo	CHF 75.80 / 1 coppia
54.062.86	acciaio nero	49 kg	16 / 19 mm	12.9 / 13.1 mm	650 mm	12.7 mm	10 pezzo	CHF 77.40 / 1 coppia
54.062.87	acciaio nero	48 kg	16 / 19 mm	12.9 / 13.1 mm	700 mm	12.7 mm	10 pezzo	CHF 80.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
