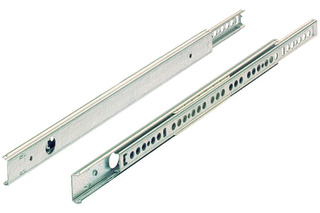

Guide a estrazione semplice HETTICH KA 270, montaggio scanalatura 27 mm

Codice QR
Guide a estrazione semplice HETTICH KA 270, montaggio scanalatura 27 mm

d'avvitare
scorrimento su rotaie con sfere in acciaio, con fine corsa e sicura antiuscita, incl. 2 viti M4x9 mm

profondità minima del mobile MT96n = lunghezza del cassetto + 1 mm

tipo di guida: guida a estrazione semplice funzione: sicura antiuscita larghezza montaggio: 10 mm larghezza: 10 mm altezza: 27 mm materiale/finitura: acciaio zincata

HETTICH
Articolo lunghezza cassetto perdita in estrazione Guida del corpo Guida del cassetto caricabile Prezzo orientativo
00.251.55 230 - 350 mm 56 mm 214 mm 222 mm 12 kg CHF 9.15 / 1 kit
00.251.56 350 - 550 mm 80 mm 342 mm 328 mm 12 kg CHF 17.30 / 1 kit

Questa guida a sfera è più corta della profondità del cassetto e deve essere montata in modo specifico:
1. Fissaggio al cassetto: Allinea il binario sul retro del cassetto.
2. Fissaggio al mobile: Allinea il binario sul davanti del mobile.
