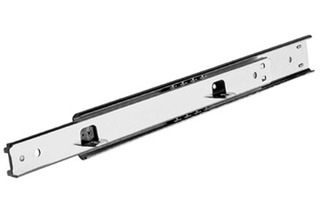

Guide a estrazione semplice ACCURIDE Dual 2002

estrazione semplice in entrambe le direzioni, arresto in posizione centrale, con appoggio, inclusi elementi di fissaggio

direzione di guida: bilaterale montaggio: applicato / fianco del mobile / laterale supporto: sostegno (centro) separazione rapida: no

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	estrazione	confezione	Prezzo orientativo
51.180.60	acciaio chiaro zincata	35 kg	16 / 19 mm	9.7 - 10 mm	305 mm	9.5 mm	221.5 mm	10 pezzo	CHF 90.30 / 1 coppia
51.180.61	acciaio chiaro zincata	35 kg	16 / 19 mm	9.7 - 10 mm	356 mm	9.5 mm	272.3 mm	10 pezzo	CHF 98.50 / 1 coppia
51.180.62	acciaio chiaro zincata	35 kg	16 / 19 mm	9.7 - 10 mm	406 mm	9.5 mm	297.7 mm	10 pezzo	CHF 102.20 / 1 coppia
51.180.63	acciaio chiaro zincata	35 kg	16 / 19 mm	9.7 - 10 mm	457 mm	9.5 mm	323.1 mm	10 pezzo	CHF 102.30 / 1 coppia
51.180.64	acciaio chiaro zincata	32 kg	16 / 19 mm	9.7 - 10 mm	508 mm	9.5 mm	373.9 mm	10 pezzo	CHF 102.70 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
