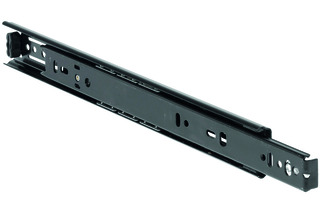

Guide a estrazione semplice ACCURIDE DB2132

direzione di guida: unilaterale montaggio: fianco del mobile / laterale supporto: arresto in posizione chiusa separazione rapida: si

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.060.81	acciaio nero	35 kg	16 / 19 mm	12.9 - 13.1 mm	250 mm	12.7 mm	10 pezzo	CHF 57.70 / 1 coppia
54.060.82	acciaio nero	35 kg	16 / 19 mm	12.9 - 13.1 mm	300 mm	12.7 mm	10 pezzo	CHF 58.20 / 1 coppia
54.060.83	acciaio nero	35 kg	16 / 19 mm	12.9 - 13.1 mm	350 mm	12.7 mm	10 pezzo	CHF 59.00 / 1 coppia
54.060.84	acciaio nero	35 kg	16 / 19 mm	12.9 - 13.1 mm	400 mm	12.7 mm	10 pezzo	CHF 59.70 / 1 coppia
54.060.85	acciaio nero	35 kg	16 / 19 mm	12.9 - 13.1 mm	450 mm	12.7 mm	10 pezzo	CHF 60.50 / 1 coppia
54.060.86	acciaio nero	34 kg	16 / 19 mm	12.9 - 13.1 mm	500 mm	12.7 mm	10 pezzo	CHF 62.80 / 1 coppia
54.060.87	acciaio nero	33 kg	16 / 19 mm	12.9 - 13.1 mm	550 mm	12.7 mm	10 pezzo	CHF 64.10 / 1 coppia
54.060.88	acciaio nero	32 kg	16 / 19 mm	12.9 - 13.1 mm	600 mm	12.7 mm	10 pezzo	CHF 65.20 / 1 coppia
54.060.89	acciaio nero	31 kg	16 / 19 mm	12.9 - 13.1 mm	650 mm	12.7 mm	10 pezzo	CHF 67.00 / 1 coppia
54.060.90	acciaio nero	30 kg	16 / 19 mm	12.9 - 13.1 mm	700 mm	12.7 mm	10 pezzo	CHF 69.10 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
