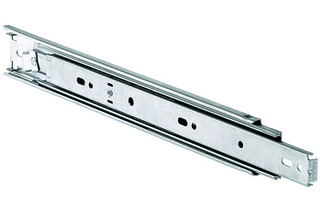

Guida a estrazione totale su sfere ACCURIDE DZ2907

direzione di guida: unilaterale montaggio: fianco del mobile / laterale supporto: bloccaggio in posizione estratta separazione rapida: si

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.061.30	acciaio chiaro zincata	30 kg	16 / 19 mm	9.8 / 10 mm	305 mm	9.6 mm	10 pezzo	CHF 171.00 / 1 coppia
54.061.31	acciaio chiaro zincata	35 kg	16 / 19 mm	9.8 / 10 mm	356 mm	9.6 mm	10 pezzo	CHF 176.00 / 1 coppia
54.061.32	acciaio chiaro zincata	45 kg	16 / 19 mm	9.8 / 10 mm	406 mm	9.6 mm	10 pezzo	CHF 179.00 / 1 coppia
54.061.33	acciaio chiaro zincata	50 kg	16 / 19 mm	9.8 / 10 mm	457 mm	9.6 mm	10 pezzo	CHF 182.00 / 1 coppia
54.061.34	acciaio chiaro zincata	55 kg	16 / 19 mm	9.8 / 10 mm	508 mm	9.6 mm	10 pezzo	CHF 186.00 / 1 coppia
54.061.35	acciaio chiaro zincata	55 kg	16 / 19 mm	9.8 / 10 mm	559 mm	9.6 mm	10 pezzo	CHF 189.00 / 1 coppia
54.061.36	acciaio chiaro zincata	50 kg	16 / 19 mm	9.8 / 10 mm	610 mm	9.6 mm	10 pezzo	CHF 192.00 / 1 coppia
54.061.37	acciaio chiaro zincata	50 kg	16 / 19 mm	9.8 / 10 mm	660 mm	9.6 mm	10 pezzo	CHF 196.00 / 1 coppia
54.061.38	acciaio chiaro zincata	50 kg	16 / 19 mm	9.8 / 10 mm	711 mm	9.6 mm	10 pezzo	CHF 199.00 / 1 coppia
54.061.39	acciaio chiaro zincata	50 kg	16 / 19 mm	9.8 / 10 mm	762 mm	9.6 mm	10 pezzo	CHF 202.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
