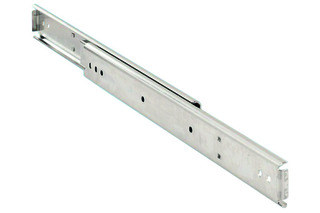

Guida a estrazione totale su sfere ACCURIDE DZ0301

direzione di guida: unilaterale montaggio: fianco del mobile / laterale separazione rapida: no

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.060.19	acciaio chiaro zincata	70 kg	16 / 19 mm	19.3 - 19.6 mm	305 mm	19.1 mm	5 pezzo	CHF 159.00 / 1 coppia
54.060.20	acciaio chiaro zincata	67 kg	16 / 19 mm	19.3 - 19.6 mm	356 mm	19.1 mm	5 pezzo	CHF 172.00 / 1 coppia
54.060.21	acciaio chiaro zincata	65 kg	16 / 19 mm	19.3 - 19.6 mm	406 mm	19.1 mm	5 pezzo	CHF 186.00 / 1 coppia
54.060.22	acciaio chiaro zincata	63 kg	16 / 19 mm	19.3 - 19.6 mm	457 mm	19.1 mm	5 pezzo	CHF 200.00 / 1 coppia
54.060.23	acciaio chiaro zincata	60 kg	16 / 19 mm	19.3 - 19.6 mm	508 mm	19.1 mm	5 pezzo	CHF 214.00 / 1 coppia
54.060.24	acciaio chiaro zincata	55 kg	16 / 19 mm	19.3 - 19.6 mm	559 mm	19.1 mm	5 pezzo	CHF 227.00 / 1 coppia
54.060.25	acciaio chiaro zincata	50 kg	16 / 19 mm	19.3 - 19.6 mm	610 mm	19.1 mm	5 pezzo	CHF 241.00 / 1 coppia
54.060.26	acciaio chiaro zincata	45 kg	16 / 19 mm	19.3 - 19.6 mm	660 mm	19.1 mm	5 pezzo	CHF 255.00 / 1 coppia
54.060.27	acciaio chiaro zincata	40 kg	16 / 19 mm	19.3 - 19.6 mm	711 mm	19.1 mm	5 pezzo	CHF 269.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
