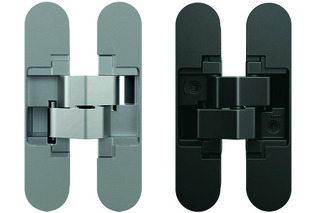

Paumelles AN 130 2D

completamente nascosto, per porte interne a filo con profondità di fresata sul telaio di 21 mm fino a 20 kg
- eofondità fresata sul telaio ridotta a 21 mm
- regolabile 2D (altezza +/- 1,5 mm, pressione +/- 1,0 mm)

modèle de dormant: huisserie aluminium / bloc porte / bloc porte / ébrasement chambranle feuillure: à rive droite angle d'ouverture: 180 ° marques d´homologation: Certification UL montage: caché

Article	Material/Oberfläche	Flügelgewicht	Bandhöhe	Breite	Prix indicatif
64.425.60	Zink-Druckguss verchromt seidenmatt	20 kg	110 mm	24 mm	CHF 37.40 / 1 Stück
64.425.61	Zink-Druckguss Schwarz	20 kg	110 mm	24 mm	CHF 37.40 / 1 Stück

Les charges sont indiquées sur une base de deux paumelles par porte (900 x 2100 mm).
Vis recommandées:
Dormant: vis à tête fraisée DIN 7505 A, diamètre 4,5 mm
Ouvrant: vis à tête fraisée DIN 7505 A, diamètre 4,5 mm
Si nécessaire, il est possible de supprimer le réglage en hauteur de la paumelle à l’aide d’une vis de réglage verticale (VF).
Le fraisage peut également être effectué avec une fraise de 14,0 mm de diamètre de la bague de copiage de 25,0 mm.
