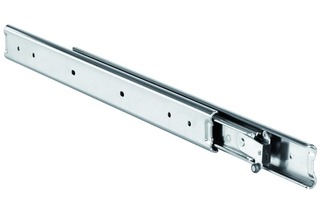

Guide a estrazione totale su sfere ACCURIDE Dual DZ 3630

estrazione totale in entrambe le direzioni, arresto in posizione centrale

tipo di guida: guida a estrazione totale funzione: sostegno (centro) direzione di guida: bilaterale montaggio: fianco del mobile spessore fianco: 16 mm / 19 mm larghezza montaggio: 21.8 - 22.1 mm larghezza: 21.6 mm materiale/finitura: acciaio zincata

Articolo	lunghezza nominale	estrazione	caricabile	confezione	Prezzo orientativo
51.180.89	300 mm	332 mm	45 kg	6	CHF 215.00 / 1 Paar
51.180.90	350 mm	384 mm	45 kg	5	CHF 222.00 / 1 Paar
51.180.91	400 mm	432 mm	45 kg	4	CHF 231.00 / 1 Paar
51.180.95	450 mm	484 mm	45 kg	4	CHF 245.00 / 1 Paar
51.180.92	500 mm	532 mm	45 kg	3	CHF 247.00 / 1 Paar
51.180.96	550 mm	584 mm	45 kg	3	CHF 275.00 / 1 Paar
51.180.93	600 mm	632 mm	45 kg	3	CHF 286.00 / 1 Paar
51.180.94	700 mm	732 mm	45 kg	2	CHF 311.00 / 1 Paar

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
