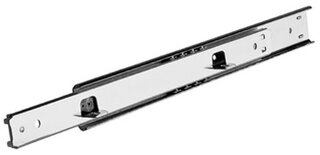

Guide a estrazione semplice ACCURIDE Dual 2002

estrazione semplice in entrambe le direzioni, arresto in posizione centrale, con appoggio, inclusi elementi di fissaggio

tipo di guida: guida a estrazione semplice funzione: sostegno (centro) tecnica: senza separazione rapida direzione di guida: bilaterale montaggio: applicato / fianco del mobile / laterale spessore fianco: 16 mm / 19 mm larghezza montaggio: 9.7 - 10 mm larghezza: 9.5 mm materiale/finitura: acciaio zincata

Articolo	lunghezza nominale	estrazione	caricabile	confezione	Prezzo orientativo
51.180.60	305 mm	221.5 mm	35 kg	10	CHF 93.50 / 1 Paar
51.180.61	356 mm	272.3 mm	35 kg	10	CHF 101.90 / 1 Paar
51.180.62	406 mm	297.7 mm	35 kg	10	CHF 105.80 / 1 Paar
51.180.63	457 mm	323.1 mm	35 kg	10	CHF 105.90 / 1 Paar
51.180.64	508 mm	373.9 mm	32 kg	10	CHF 106.30 / 1 Paar

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
