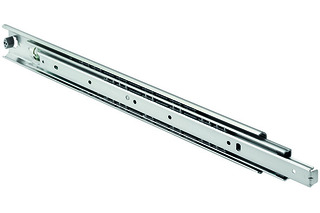

Guide a estrazione totale su sfere per portate elevate ACCURIDE DZ3657

QR-Code
Guide a estrazione totale su sfere per portate elevate ACCURIDE DZ3657

Auszugsart: Schwerlastauszug / Vollauszug Technik: mit Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 19.3 - 19.6 mm Breite: 19.1 mm Material/Oberfläche: Stahl verzinkt

ACCURIDE
Artikel Nennlänge Belastbarkeit Packung Richtpreis
54.062.35 305 mm 90 kg 5 CHF 121.70 / 1 Paar
54.062.36 356 mm 90 kg 5 CHF 128.80 / 1 Paar
54.062.37 406 mm 100 kg 5 CHF 136.10 / 1 Paar
54.062.38 457 mm 110 kg 5 CHF 143.00 / 1 Paar
54.062.39 508 mm 124 kg 5 CHF 151.00 / 1 Paar
54.062.40 559 mm 110 kg 5 CHF 158.00 / 1 Paar
54.062.41 610 mm 100 kg 5 CHF 165.00 / 1 Paar
54.062.42 660 mm 92 kg 5 CHF 171.00 / 1 Paar
54.062.43 711 mm 83 kg 5 CHF 179.00 / 1 Paar

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
