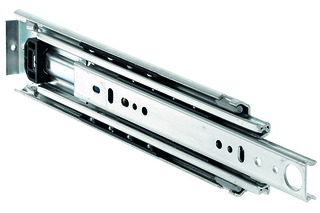

Guide a estrazione totale su sfere per portate elevate ACCURIDE DP9301-E

type de coulisse: Coulisse pour forte charge / roulement à double extension sens de coulisse: unilatéral montage: côté du meuble / latéral épaisseur latérale: 16 mm / 19 mm largeur montage: 19.3 - 19.6 mm largeur: 19.1 mm surface/couleur: acciaio zincata

Articolo	Nennlänge	Belastbarkeit	Packung	Prezzo orientativo
54.064.56	254 mm	272 kg	2	CHF 156.00 / 1 Stück
54.064.57	304.8 mm	272 kg	2	CHF 156.00 / 1 Stück
54.064.58	355.6 mm	272 kg	2	CHF 163.00 / 1 Stück
54.064.59	406.4 mm	272 kg	2	CHF 169.00 / 1 Stück
54.064.60	457.2 mm	272 kg	2	CHF 177.00 / 1 Stück
54.064.61	508 mm	272 kg	2	CHF 184.00 / 1 Stück
54.064.62	558.8 mm	272 kg	2	CHF 193.00 / 1 Stück
54.064.63	609.6 mm	267 kg	2	CHF 201.00 / 1 Stück
54.064.64	660.4 mm	264 kg	2	CHF 209.00 / 1 Stück
54.064.65	711.2 mm	261 kg	2	CHF 217.00 / 1 Stück
54.064.66	762 mm	258 kg	2	CHF 235.00 / 1 Stück
54.064.67	812.8 mm	256 kg	2	CHF 254.00 / 1 Stück
54.064.68	863.6 mm	253 kg	2	CHF 267.00 / 1 Stück
54.064.69	914.4 mm	248 kg	2	CHF 281.00 / 1 Stück
54.064.70	1'016 mm	237 kg	2	CHF 354.00 / 1 Stück
54.064.71	1'066.8 mm	228 kg	2	CHF 361.00 / 1 Stück
54.064.72	1'117.6 mm	218 kg	2	CHF 404.00 / 1 Stück
54.064.73	1'219.2 mm	204 kg	2	CHF 469.00 / 1 Stück

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
