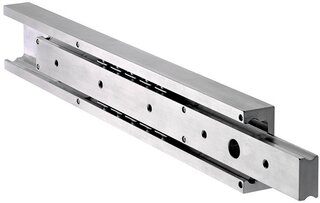

Kugel-Schwerlast-Teilauszüge ACCURIDE DA4120

Auszugsrichtung: einseitig Montage: Korpusseite / seitlich

Artikel	Material/Oberfläche	Belastbarkeit	Korpusseitenstärke	Einbaubreite	Länge	Breite	Packung	Richtpreis
54.063.42	Aluminium	460 kg	16 / 19 mm	36.2 / 36.4 mm	400 mm	36 mm	1 Stück	CHF 646.00 / 1 Stück
54.063.43	Aluminium	480 kg	16 / 19 mm	36.2 / 36.4 mm	500 mm	36 mm	1 Stück	CHF 758.00 / 1 Stück
54.063.44	Aluminium	490 kg	16 / 19 mm	36.2 / 36.4 mm	600 mm	36 mm	1 Stück	CHF 869.00 / 1 Stück
54.063.45	Aluminium	500 kg	16 / 19 mm	36.2 / 36.4 mm	700 mm	36 mm	1 Stück	CHF 993.00 / 1 Stück
54.063.46	Aluminium	510 kg	16 / 19 mm	36.2 / 36.4 mm	800 mm	36 mm	1 Stück	CHF 1'106.00 / 1 Stück
54.063.47	Aluminium	520 kg	16 / 19 mm	36.2 / 36.4 mm	900 mm	36 mm	1 Stück	CHF 1'223.00 / 1 Stück
54.063.48	Aluminium	530 kg	16 / 19 mm	36.2 / 36.4 mm	1'000 mm	36 mm	1 Stück	CHF 1'348.00 / 1 Stück
54.063.49	Aluminium	540 kg	16 / 19 mm	36.2 / 36.4 mm	1'100 mm	36 mm	1 Stück	CHF 1'491.00 / 1 Stück
54.063.50	Aluminium	550 kg	16 / 19 mm	36.2 / 36.4 mm	1'200 mm	36 mm	1 Stück	CHF 1'636.00 / 1 Stück

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
